Cod. PTO 01
Riparo classico dotato di schermo con telaio in acciaio. Posizionabile con lo schermo a ridosso della testa della macchina. Disponibile in diverse dimensioni.
Protegge l’operatore dal diretto contatto con la parte superiore del mandrino autocentrante e dalla proiezione di liquido lubrorefrigerante. La sua particolare conformazione consente un posizionamento dello schermo completamente a ridosso della testa del Tornio, così da evitare interferenze con la zona di lavoro. Ancorabile frontalmente e lateralmente al basamento. Completo di microinterruttore di sicurezza.

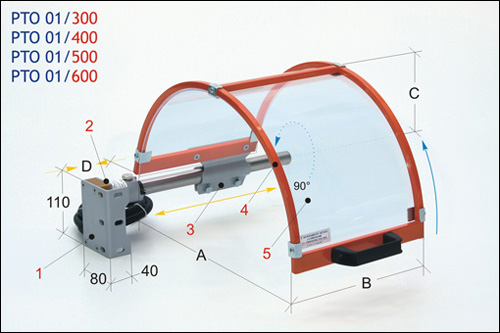

1. Staffa universale di ancoraggio – frontale e laterale
2. Scatola portante con microinterruttore di sicurezza – rotazione a 90° – n. 2 contatti NC
3. Morsetto di fissaggio dello schermo con l’asta di supporto – in acciaio stampato
4. Struttura dello schermo – in tubolare di acciaio
5. Schermo termoformato – in materiale plastico antiurto-antiolio
CODICE | A | B | C | D | Kg. |
---|---|---|---|---|---|
PTO 01/300 | 300 | 200 | 180 | 0-215 | 3,6 |
PTO 01/400 | 400 | 235 | 230 | 0-150 | 4,1 |
PTO 01/500 | 500 | 235 | 280 | 0-150 | 4,4 |
PTO 01/600 | 600 | 235 | 330 | 0-150 | 4,7 |
