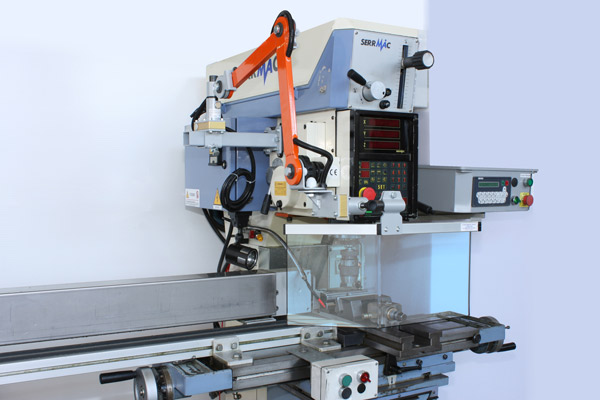

PFR 02 - Riparo pluriregolabile per Fresatrice universale

Protegge l’operatore dal diretto contatto con gli organi in rotazione del mandrino verticale e dalla proiezione di trucioli e liquido lubrorefrigerante. Ancorabile sul fianco superiore del basamento.

Dotato di schermo ad ampia visibilità e doppio sistema d’apertura:

1) Schermo apribile verticalmente con pomolo di blocco della posizione (punto 8).

2) Brandeggio totale del riparo, fuori dal campo di lavoro (punto 4).

Completo di doppio microinterruttore di sicurezza.

– Note: Specificare il lato di montaggio aggiungendo il suffisso: /DX = Destra – /SX = Sinistra.
– Accessori complementari: PMG 60/185 – PBA 01/190 – PBA 01/325 – PBA 02/325.

1. Staffa di ancoraggio livellabile – in tubolare di acciaio
2. Morsetto di supporto per la regolazione trasversale
3. Scatole portanti con microinterruttori di sicurezza – rotazione a 180° – n. 2 contatti NC
4. Manicotto di supporto per il centraggio orizzontale
5. Bracci articolati – in tubolare di acciaio
6. Articolazioni frizionate con dischi d’attrito
7. Giunzione angolare per il ribaltamento verticale dello schermo
8. Pomolo di sblocco per l’apertura dello schermo
9. Struttura dello schermo – in profilato di alluminio
10. Schermo – in materiale plastico antiurto-antiolio
